SSL
    • 스틸커튼월시스템

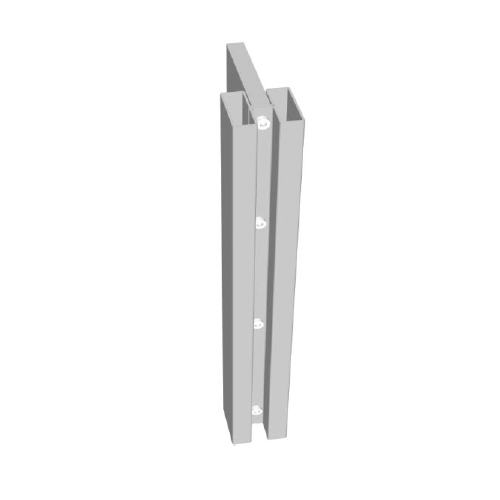

    Roll Forming System (EType)
    - 아연도 강판을 사용하고 표면은 고내후성 파우더 코팅으로 마감한 제품
    - 수직 롤포밍 프레임과 스틸 평철을 결합 보다 합리적인 구조를 만들어낸 제품

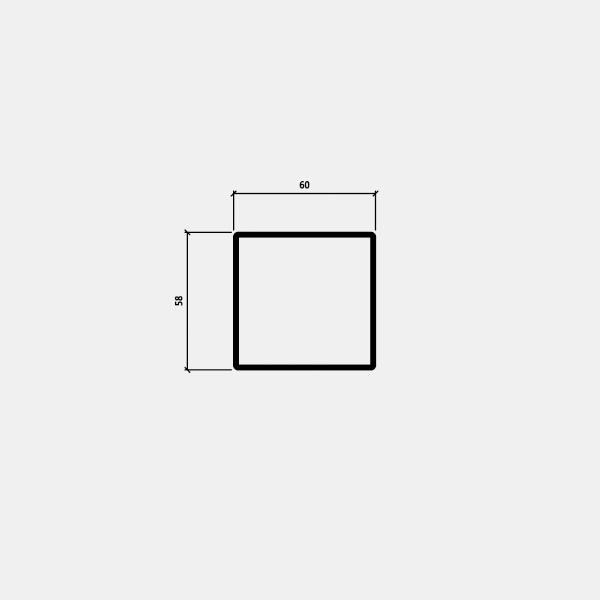

    TS-E58 (50X58X2.0T)
    면 적 730.13
    둘 레 651.98
    경 계 상 자 X :-30.00 -- 30.00 Y :-52.56 -- 55.44
    중 심 X : 0.00 Y : 0.00
    관성 모멘트 X : 990436.70 Y : 352738.89
    관 성 곱 XY : 0.00
    회 전 반 경 X : 36.83 Y : 21.98
    중심에 관하여 주 모멘트와 X-Y 방향 I : 352738.89 [ 0.00 1.00 ] J : 990436.69 [ -1.00 0.00 ]
    TS-E125 (60X147X2.0TX16T)
    면 적 850.13
    둘 레 771.98
    경 계 상 자 X :-30.00 -- 30.00 Y :-66.40 -- 71.60
    중 심 X : 0.00 Y : 0.00
    관성 모멘트 X : 1891905.92 Y : 453698.89
    관 성 곱 XY : 0.00
    회 전 반 경 X : 47.17 Y : 23.10
    중심에 관하여 주 모멘트와 X-Y 방향 I : 453698.89 [ 0.00 1.00 ] J : 1891905.92 [-1.00 0.00 ]

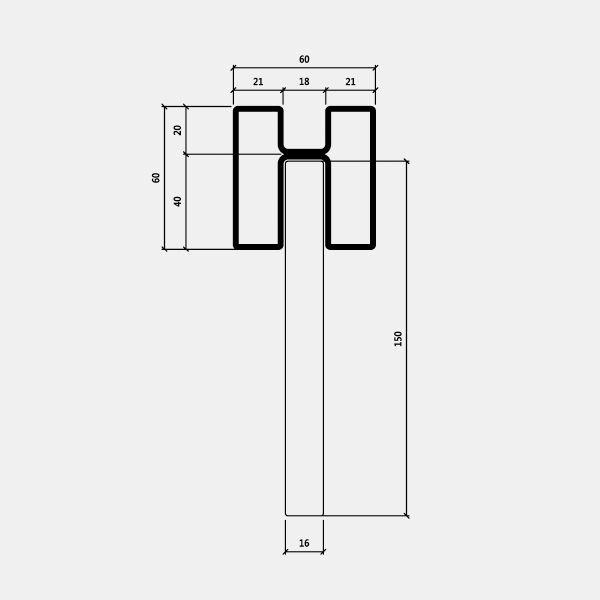

    TS-E150 (60X172X2.0TX16T)
    면 적 930.13
    둘 레 851.98
    경 계 상 자 X :-30.00 -- 30.00 Y :-75.79 -- 82.21
    중 심 X : 0.00 Y : 0.00
    관성 모멘트 X : 2701083.77 Y : 521005.55
    관 성 곱 XY : 0.01
    회 전 반 경 X : 53.89 Y : 23.67
    중심에 관하여 주 모멘트와 X-Y 방향 I : 521005.55 [ 0.00 1.00 ] J : 2701083.76 [-1.00 0.00 ] ▶ TS-E180 (60X202X2.0TX16T) 면 적 1010.13 둘 레 931.98 경 계 상 자 X :-30.00 -- 30.00 Y :-85.28 -- 92.72 중 심 X : 0.00 Y : 0.00 관성 모멘트 X : 3695708.78 Y
    TS-E180 (60X202X2.0TX16T)
    면 적 1010.13
    둘 레 931.98
    경 계 상 자 X :-30.00 -- 30.00 Y :-85.28 -- 92.72
    중 심 X : 0.00 Y : 0.00
    관성 모멘트 X : 3695708.78 Y : 588312.22
    관 성 곱 XY : 0.01
    회 전 반 경 X : 60.49 Y : 24.13
    중심에 관하여 주 모멘트와 X-Y 방향 I : 588312.22 [ 0.00 1.00 ] J : 3695708.78 [-1.00 0.00 ]

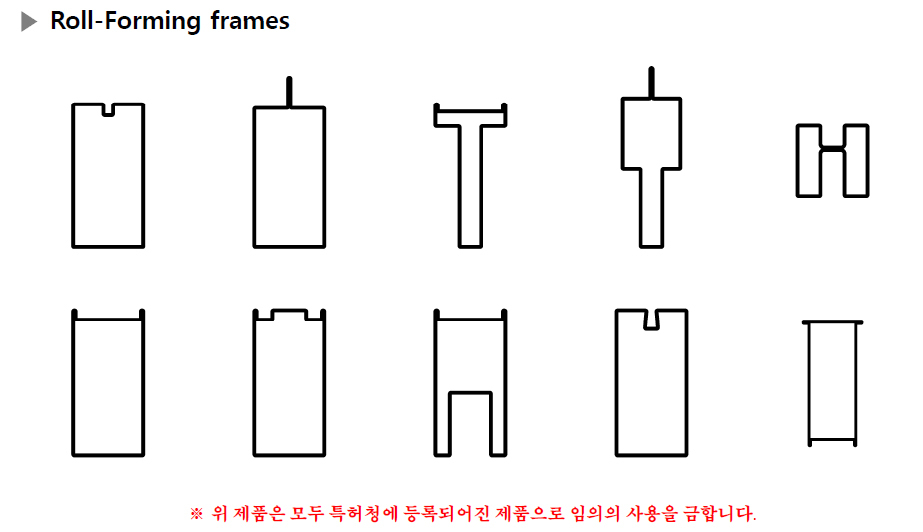

    Range of Profiles
    상기 제품은 모두 특허청에 등록되어진 제품으로 임의의 사용을 금합니다.
